Šachtetní dveře pro malé nákladní výtahy
Jednokřídlé šachetní dveře
Dvoukřídlé šachetní dveře
Bariéry pro MB
Jednokřídlé šachetní dveře
Klíčové vlastnosti:
- BV RAL prášková vypalovaná barva – může být různé pro rám a křídlo
- Prudhomme dveřní uzávěra komplet včetně kladičky
- Dveřní spínač
- Zárubeň dveří od 75 mm to 350 mm
- Hydraulický dveřní dovírač
- Madlo 250 mm provedení v BV RAL
- Rámeček okýnka v provedení BV RAL včetně bezpečnostního skla
- Světlá výška dveří 2000mm
Standard BV RAL: 1015, 1017, 1018, 2000, 2003, 2004, 3000, 3003, 3004, 4002, 5002, 5005, 5007, 5009, 5012, 5019, 6005, 6017, 6019, 6026, 7001, 7024, 7030, 7032, 7035, 8017, 9001, 9002, 9003, 9005
Příslušenství:
- Pomocný spínač v uzávěře a pantový spínač
- Nerezový rámeček okýnka
- Provedení v IP 54
- Požární odolnost EW 30
- Požární odolnost EW 60
- Nouzové odjištění z prohlubně

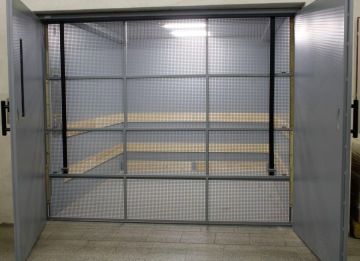

Dvoukřídlé šachetní dveře
Klíčové vlastnosti:
- BV RAL prášková vypalovaná barva – může být různé pro rám a křídlo
- BV-3N dveřní uzávěra komplet včetně kladičky
- Dveřní spínač
- Zárubeň dveří jen 50 mm nadpraží jen 70 mm
- Sada kotev pro montáž
- Madlo 250 mm provedení v BV RAL
- Rámeček okýnka v provedení BV RAL včetně bezpečnostního skla
- Světlá šířka dveří až 4500mm
- Světlá výška dveří až 4000mm
Standard BV RAL: 1015, 1017, 3022, 5012, 5019, 6019, 7001, 7032, 7035, 8004
Příslušenství:
- Pomocný spínač v uzávěře
- Celo-nerezové provedení
- Provedení v IP 54
- Požární odolnost EW 30
- Požární odolnost EW 60
- Nouzové odjištění z prohlubně
- Druhé dveřní okýnko
- Čtyřkřídlové provedení
- Dveřní uzávěra Kronenberg
Bariéry pro MB
Používá se pro malé nákladní výtahy typu MB nebo MNV. Je možné je použít i při rekonstrukcích (nutná úprava otvorů ve zdivu pro zárubně bariér). Výhodou svisle výsuvných bariér je, že při otevření křídel nezasahují do prostoru před šachtou výtahu (jako je tomu u ručních, jedno /dvojkřídlových otočných šachetních dveří). Vyrábí se provedení levé i pravé. Bariéra má požární odolnost dle EN 81-58, 2004. Splňuje požadavky normy ČSN EN 81.3. Popis: Bariéra sestává z rámu s vodítky profilu „C“ bariér a převáděcími kladkami pro nosná lanka, horního a dolního dvouplášťového křídla, uzávěry DU 1, spínače FR 531 Pizzato (XCK 118), najížďky spínače (nucené vypínání), 2 ks nosných lanek ∅ 4mm a horního / spodního dorazu křídel. Horní křídlo má nastavitelné držení lanek a madlo, kterým se bariéra otvírá / zavírá. Obě křídla jsou na bocích vybavena ložisky, která jsou vedena vodítkem profilu „C“ a umožňují tak plynulý a snadný pohyb křídel. Nedílnou součástí bariéry je její zárubeň. V zárubni může být otvor pro ovládací tlačítko / přivolávač. K bariéře je dodáván klíč nouzového otvírání.
Postup při montáži:
- přivrtání rámu zevnitř šachty ocelovými hmoždinami k čelní stěně šachty
- vložení spodního a horního křídla bariéry
- upevnění 2ks nosných lanek k držákům na horním /dolním křídle
- montáž dveřní uzávěry DU1
- montáž spínače FR 531 / XCK 118
- seřízení křídel pomocí nastavitelných držáků lan
- vložení zárubně do otvoru ve zdivu a přišroubování k rámu
- zazdění zárubně, úprava omítek
- seřízení DU 1 pomocí páčky tak, aby se zajišťovací kolík hladce zasunul do otvoru ve vodítku „C“
- seřízení spínače křídel bariéry (musí rozepnout, pokud je mezera mezi křídly větší než 5mm)
Popis funkce křídla bariéry
Křídla bariéry jdou otevřít, jen pokud stojí klec ve stanici (najížďka na kleci najetím na páčku dveřní uzávěry odsune kolík uzávěry). Spínač křídel bariéry je v zavřené poloze bariéry sepnut. Otevřením křídel se rozepne-přeruší se bezpečnostní obvod. Klec může odjet pouze při dobře zavřené bariéře. Po odjetí klece ze stanice sjede páčka dveřní uzávěry z najížďky a kolík uzávěry se vysune do otvoru ve vodítku „C“. Povrchová úprava: Křídla i zárubně se vyrábí s povrchovou úpravou komaxit (odstín RAL 7001 je v základní ceně, ostatní barvy za příplatek) nebo nerez.
